前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵可控硅调压器为设备全部式可控硅调压器，其连接结构长为右图。I号喷助力泵可控硅调压器常见由驱程软件件、飞球、可控硅调压板弹簧、机械传动组成的地方和支配组成的地方等组成的。I号喷助力泵可控硅调压器的驱程软件件为有60°。锥面的驱程软件盘。在驱程软件盘的内测有几个沿径向的半扇形凹面。驱程软件盘压紧在驱程软件轴套上而与它连接成一梯，而后使用半圆键和卡紧螺母使其和喷助力泵的凸轮机构轴相联。

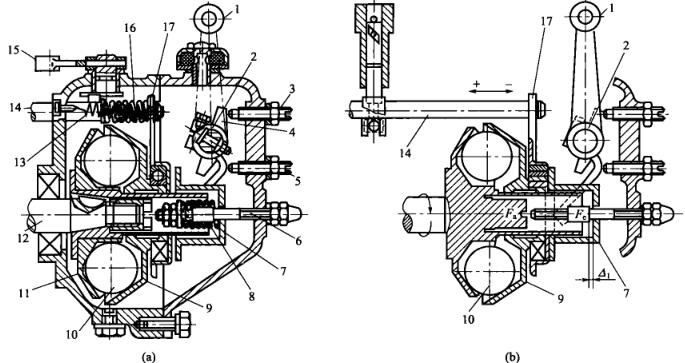

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个尺寸为25.4mm的飞球居于安装动力盘的凹槽里，随安装动力盘一块转动。飞球另个侧为与水平线成45°锥面的扭力盘，扭力盘滑套在安装动力轴套上。上班时飞球的离心法力用处在扭力盘上，其轴上分力Fa.将使扭力盘沿轴上中国位移。件套在扭力盘.上的中国位移滚动轴承和传动装置装置板也随着中国位移。传动装置装置板顶端套在提供的油螺杆上，那么提供的油螺杆也随着中国位移，以此变化提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
